Amplificador bidirecional WA12-A

O amplificador bidirecional WA12-A, que suporta DOCSIS 3.1 e diferentes divisões de frequência, é adequado para rede bidirecional HFC de 1,22 G. A tecnologia avançada de GaAs melhora efetivamente a distorção da linha e a figura do ruído para uma grande melhoria no desempenho do produto. Projetado especificamente para aplicações internas e externas montadas em rack com resistência à prova d’água e sobretensão no conector F. WA12-A possui circuito razoável, estrutura científica e excelente índice de desempenho.

enviar consulta

PREV:Amplificador bidirecional modular ultrafino WB1200KLED
NEXT:No next product

Especificações de hardware

Características de desempenho

● Ampla largura de banda, frequência máxima de até 1,22G.

● Componentes de amplificação Full GaAs MMIC.

● Figura de ruído de 3dB.

● LED indicador de energia.

● Suporta fonte de alimentação CC remota e local.

● Adaptador de alimentação DC15V.

● Design de baixo consumo de energia.

● Carcaça em alumínio fundido.

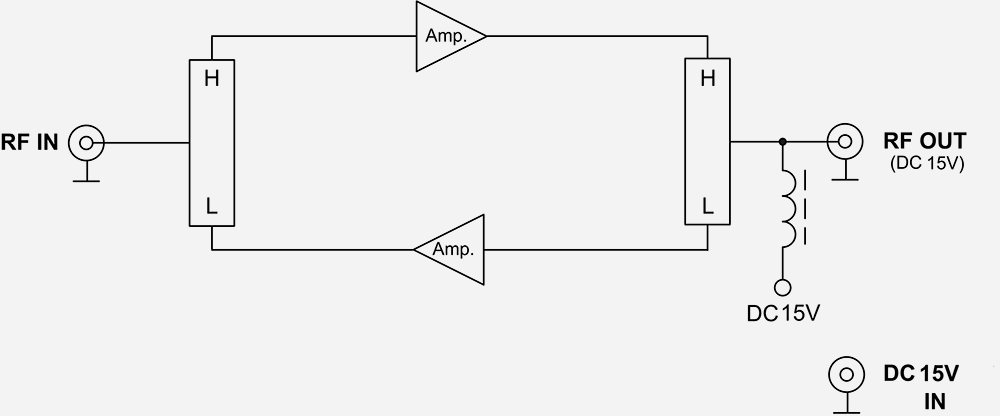

Diagrama de blocos

Parâmetro Técnico

Item	Unidade	Parâmetro	Observação
A jusante
Faixa de frequência	MHz	54/85/102 -1220
Ganho mínimo	dB	15±1
Planicidade na banda	dB	±0,75
Perda de retorno	dB	<-16
Figura de ruído	dB	<3
CTB	dB	>70	Nível de entrada 10dBmV/ch, 84 canais PAL-D
OSC	dB	>62
A montante
Faixa de frequência	MHz	5-42/65/85
Ganho	dB	11±1
Planicidade na banda	dB	±0,75
Perda de retorno	dB	<-16
Figura de ruído	dB	<8
Em geral
Tensão de alimentação	V	DC15
Zumbir	dB	>70
Impedância	Ah	75
Consumo de energia	mA	<280	@ CC EM 15V
Surto	KV	6
ESD	KV	2
Temperatura operacional	℃	-40~60
Dimensão	milímetros	112(C)×95,6(L)×28,5(A) (com conector F)

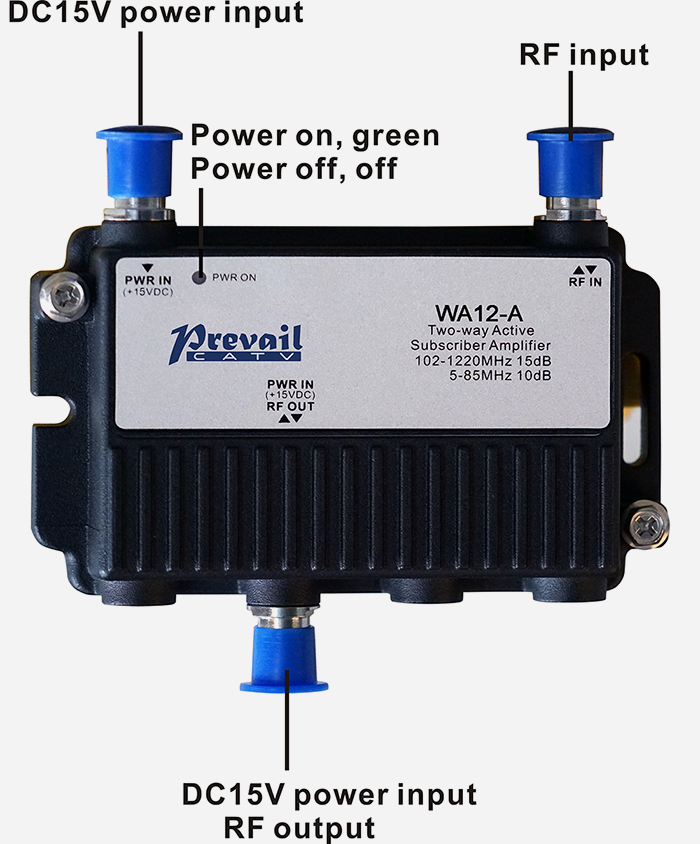

Diagrama de Estrutura
